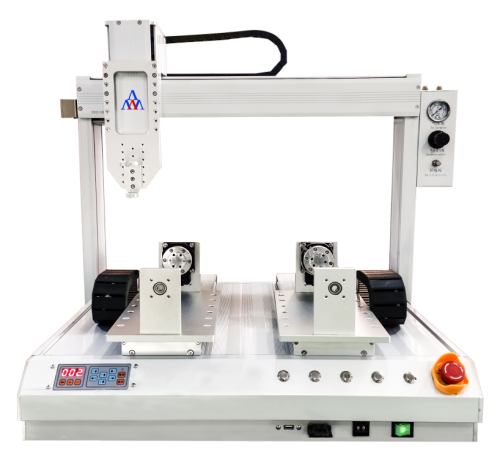

六軸點膠機
| 規格型號 | ARW-4331TT |
| X/Y1/Y2/Z軸加工范圍 | 500/400/400/100 |
| W1/W2軸加工范圍(°) | 180° |
| X/Y1/Y2/Z軸大負載 | 8/8/8/5 |
| X/Y1/Y2/Z軸移動速度(mm/s) | 0~500/350 |
| W1/W2軸移動速度(°/s) | 180° |
| 重復精度 | ±0.02 |
| 編程模式 | 手持編程器 |
| 操作模式 | 點線/圓弧/3D軌跡 |
| I/O訊號 | 41npus/4Outputs |
| 插補功能 | 3D軌跡(3D立體空間任意路線皆可） |
| 顯示方式 | 教導盒LCD |
| 馬達 | 日制伺服馬達 |
| 傳動方式 | 滾珠絲桿+精密直線導軌 |
| W1/W2軸傳動方式 | 伺服馬達+行星減速機 |
| W1/W2軸平行度/同心度 | ±0.02 |
| 程序記錄模式 | 100組 每組4000points（可支持U盤COPY) |
| 安全防護 | 光電傳感器 |
| 工作電源 | AC220V±10%,50/60HZ |
| 額定功率 | 500W |
| 工作氣壓 | 0.5～0.8Mpa,干燥氣源 |
| 耗氣流量 | 0.2m2/min |
| 工作環境濕度 | 20～90%（無結露） |
| 工作環境溫度 | 5～40℃ |
| 附加功能 | AB帶有真空吸附 |
| 產品 特點 | 1、真正實現六軸全聯動，即3個方向加旋轉同時運動； 2、具有畫點線圓弧整圓不規則曲線連續插補及六軸直線聯動和3D圓弧插補功能； 3、可配合專用止膠閥，出膠量穩定，斷交干凈，膠量大小精細、涂膠速度、點膠時間、停膠時間皆可參數設定、出膠穩定、不漏膠； 4、伺服馬達推膠技術，可有效消除環境氣壓變化對膠量影響，出膠流速快而穩定，確保膠水線條粗細均勻； 5、主要部件均采用國內外知名正宗品牌，高速運動作業時非常平滑并且超低噪音，確保產品質量的穩定性； 6、模塊化的組裝工藝，每個關鍵部件和關鍵位置都可單獨拆卸，意外損壞部件皆可快速更換； 7、機臺上帶有對針控制按鍵，不需要外接教導器，比同類產品調試更方便； 8、一機多用，可適用點膠機、自動焊錫機、自動鎖螺絲機、擺料機、噴碼機； 9、依客戶制程需要，機器可配置單頭、雙頭、四頭控制盒，可加裝定位夾具、精密點膠閥、多頭點膠設備、壓力桶或針管加熱溫控裝置、CCD影像識別（定位系統）等。 | |
| 適用膠水 | COB黑膠、UV膠、SILICON、EPOXY、導電膠、散熱鋁膏、密封膠、紅膠、潤滑膠、銀膠、紅膠、錫膠、散熱膠、防焊膠、透明漆螺絲固定劑等。 | |
| 應用領域 | 半導體封裝、PCB板、揚聲器點膠、LCD玻璃基板 、電池盒點膠、IC芯片點膠等。 | |
