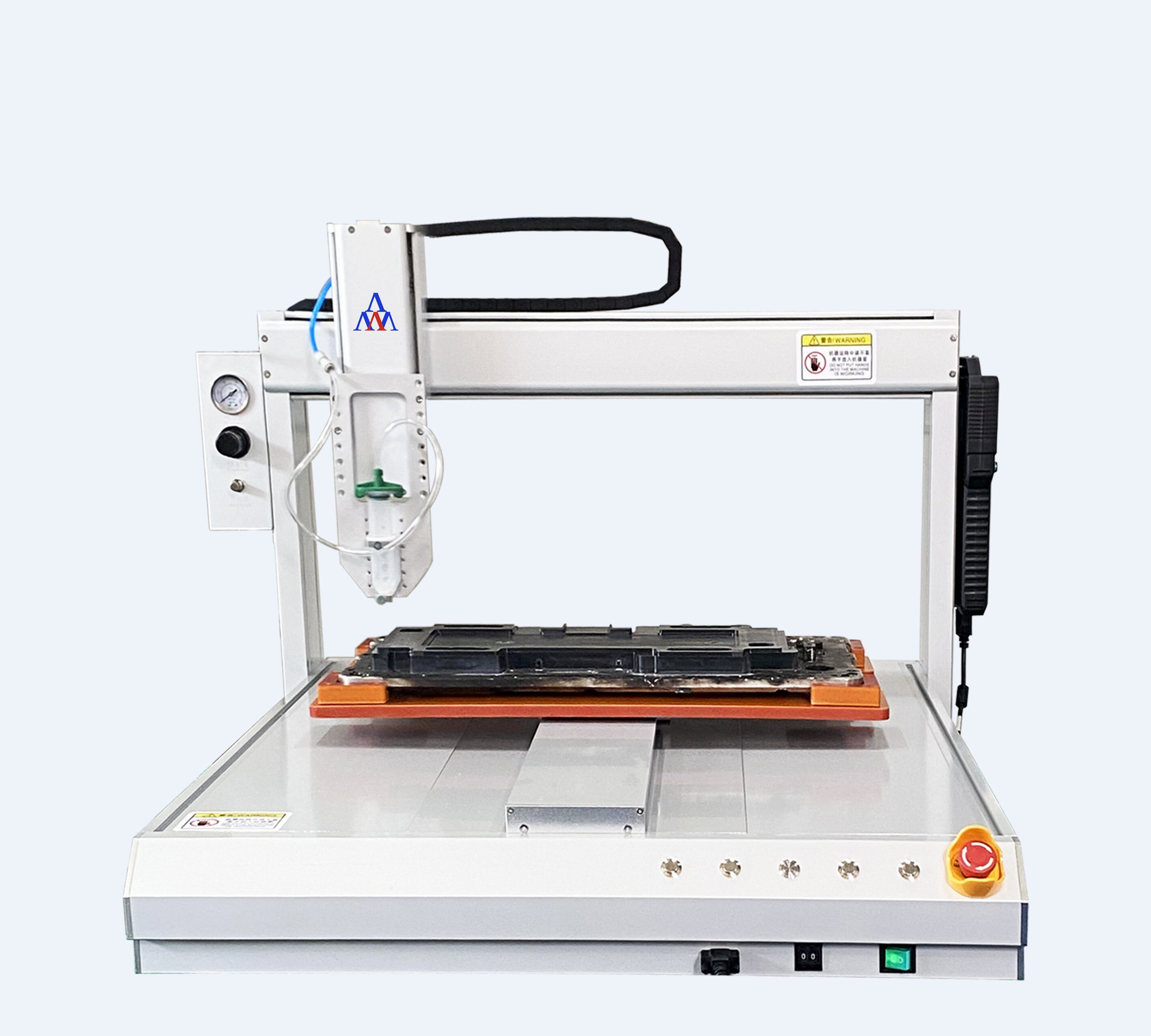

三軸型材針筒點膠機
15050238285
立即咨詢
三軸點膠機
三軸標準平臺點膠機
| 規格型號 | ARW-221B | ARW-331B | ARW-441B | ARW-551B |
| X/Y/Z軸加工范圍 | 200*200*100 | 300*300*100 | 400*400*100 | 500*500*100 |
| X/Y/Z軸大負載 | 8/8/5 | |||
| X/Y/Z軸移動速度(mm/s) | 0~500/350 | |||
| 重復精度 | ±0.02 | |||
| 編程模式 | 手持編程器 | |||
| 操作模式 | 點線/圓弧/3D軌跡 | |||
| I/O訊號 | 4Inpus/4Outputs | |||
| 插補功能 | 3D軌跡(3D立體空間任意路線皆可） | |||
| 顯示方式 | 教導盒LCD | |||
| 馬達 | 日制伺服馬達 | |||
| 傳動方式 | 同步帶+精密直線導軌 | |||
| 程序記錄模式 | 100組 每組4000points（可支持U盤COPY) | |||
| 安全防護 | 光電傳感器 | |||
| 工作電源 | AC220V±10%,50/60HZ | |||
| 額定功率 | 500W | |||
| 工作氣壓 | 0.5～0.8Mpa,干燥氣源 | |||
| 耗氣流量 | 0.2m2/min | |||
| 工作環境濕度 | 20～90%（無結露） | |||
| 工作環境溫度 | 5～40℃ | |||
| 外形尺寸L*W*H(mm) | 370*430*610 | 470*470*580 | 570*570*610 | 670*670*610 |
| 本體重量約 | 28 | 33 | 38 | 43 |
| 產品特點 | 1、中文操作界面，易學易懂，操作設定簡單實用； 2、具有畫點、線、圓弧、整圓、不規則曲線連續插補及三軸直線聯動和3D圓弧插補功能； 3、支持CAD格式、PLT格式、DXF文件、G代碼導入； 4、軟件具有區域陣列，平移旋轉等功能，機臺上帶有對針頭控制按鍵，不需外接教導器，比同類產品調試更方便； 5、膠量大小精細、涂膠速度、點膠時間、停膠時間皆可參數設定、出膠穩定、不漏膠； 6、主要部件均采用國內外知名正宗品牌，高速運動作業時非常平滑并且超低噪音，確保產品質量的穩定性； 7、模塊化的組裝工藝，每個關鍵部件和關鍵位置都可單獨拆卸，意外損壞部件皆可快速更換； 8、依客戶制程需要，機器可配置單頭、雙頭、四頭控制盒，可加裝定位夾具、精密點膠閥、多頭點膠設備、壓力桶或針管加熱溫控裝置、CCD影像識別（定位系統）等； 9、長期大量庫存，縮短客戶生產產品周期，提供合理的價格，減少客戶投資費用。 | ||||
| 適用膠水 | 適用于各種膠水，一般如硅膠、UV膠、AB膠、快干膠、環氧膠、EMI導電膠、密封膠、熱膠、潤滑膠、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆螺絲固定劑等； | ||||
| 應用領域 | 手機、電腦外殼、光碟機、印表機、墨水夾、PC板、LCD、LED、 DVD、數位相機、開關、連接器、繼電器、散熱器、半導體等電子行業，或與SMT設備連線快速點/涂膠、時鐘、玩具業醫療器材等需液體點膠產品； | ||||
| 成功案例 | 攝像模組------鏡頭與底座的粘接 觸控屏------外部各種元件粘接，內部面板層間的粘接 顯示器------外殼邊框封裝，內部封裝 // 受話器------音膜和線圈的粘接 鍵盤------將按鍵粘在面板上面 //電器開關------將彈片與塑膠件用導電膠水粘結 | ||||
